سیستمهای VRF (Variable Refrigerant Flow) بدون شک شاهکار مهندسی در دنیای تهویه مطبوع هستند. این سیستمها با هوشمندی خیرهکننده، مصرف انرژی را به حداقل و آسایش را به حداکثر میرسانند. اما یک واقعیت تلخ در دنیای تاسیسات وجود دارد: «یک سیستم پیشرفته، به همان اندازه که کارآمد است، به طراحی دقیق هم نیاز دارد.»
اگر طراحی سیستم VRF با دقت و بر اساس اصول مهندسی انجام نشود، این تکنولوژی دوستداشتنی میتواند به جای آسایش، هزینههای سنگین و خرابیهای بیپایان به همراه بیاورد. در این مقاله از وبلاگ تبرید مارکت، میخواهیم ۵ اشتباه رایج و البته مرگبار در طراحی این سیستمها را بررسی کنیم که میتوانند کل پروژه را به چالش بکشند.
چرا طراحی VRF یک تخصص حساس است؟
برخلاف سیستمهای سنتی، در VRF همه چیز به هم متصل است. مبرد در این سیستم نه تنها وظیفه انتقال حرارت، بلکه وظیفه جابجایی روغن کمپرسور را هم بر عهده دارد. مدیریت این جریان پیچیده در مسیرهای طولانی لولهکشی، نیازمند محاسباتی است که کوچکترین خطا در آنها، کل چرخه را مختل میکند. طراحی اشتباه یعنی دستگاهی که باید ۲۰ سال کار کند، در همان سال اول دچار نقص فنی جدی شود.
بیاین با هم نگاهی به این ۵ اشتباه استراتژیک بیندازیم:
۱. محاسبات نادرست طول لولهکشی و اختلاف ارتفاع
یکی از بزرگترین مزایای VRF، امکان لولهکشی در مسافتهای طولانی است؛ اما این مزیت، سقف مشخصی دارد. هر برند و هر مدل، محدودیتهای خاصی برای «طول کل»، «طول بلندترین شاخه» و «اختلاف ارتفاع بین یونیتهای داخلی و خارجی» دارد.

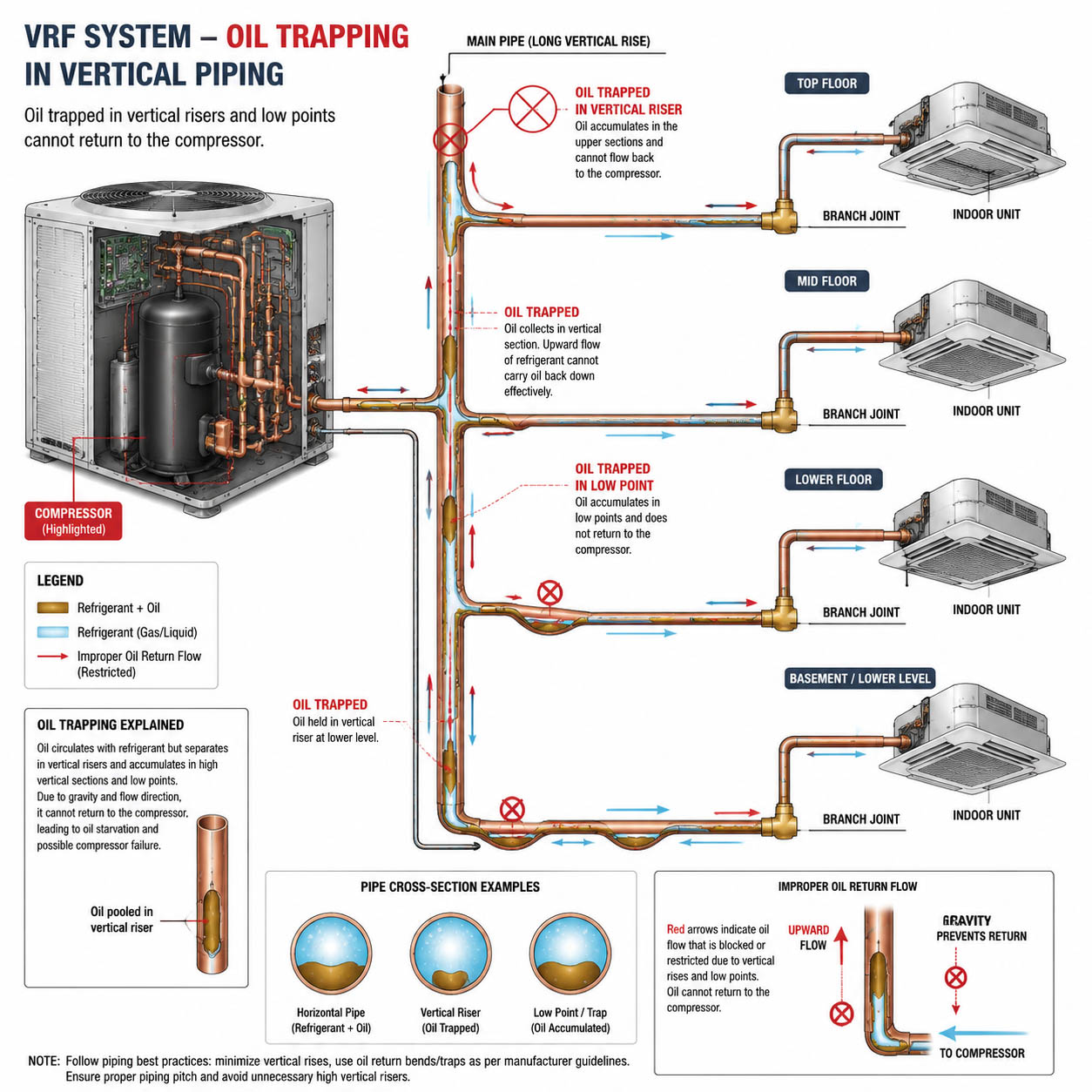

پیامد خطا: اگر طراح بدون توجه به این محدودیتها نقشه را ترسیم کند، سیستم با مشکل بازگشت روغن (Oil Return) مواجه میشود. وقتی روغن به کمپرسور برنگردد، سایش قطعات شروع شده و در نهایت کمپرسور میسوزد. همچنین افت فشار مبرد باعث میشود یونیتهای انتهایی هرگز به دمای مطلوب نرسند.
۲. انتخاب نادرست ضریب تنوع (Diversity Factor)
سیستم VRF به ما اجازه میدهد ظرفیت یونیتهای داخلی را بیشتر از یونیت خارجی انتخاب کنیم (مثلاً ۱۳۰٪). این کار به این دلیل است که معمولاً تمام اتاقهای یک ساختمان به طور همزمان به حداکثر ظرفیت نیاز ندارند.
پیامد خطا: اگر طراح بدون تحلیل دقیق کاربری ساختمان (مثلاً در یک فضای اداری که تمام واحدها همزمان از ساعت ۸ صبح شروع به کار میکنند) ضریب تنوع بالایی در نظر بگیرد، سیستم در ساعات پیک فلج میشود. در این حالت، دستگاه با تمام توان کار میکند اما جوابگوی نیاز ساختمان نیست و فشار شدیدی به کمپرسور وارد میشود.

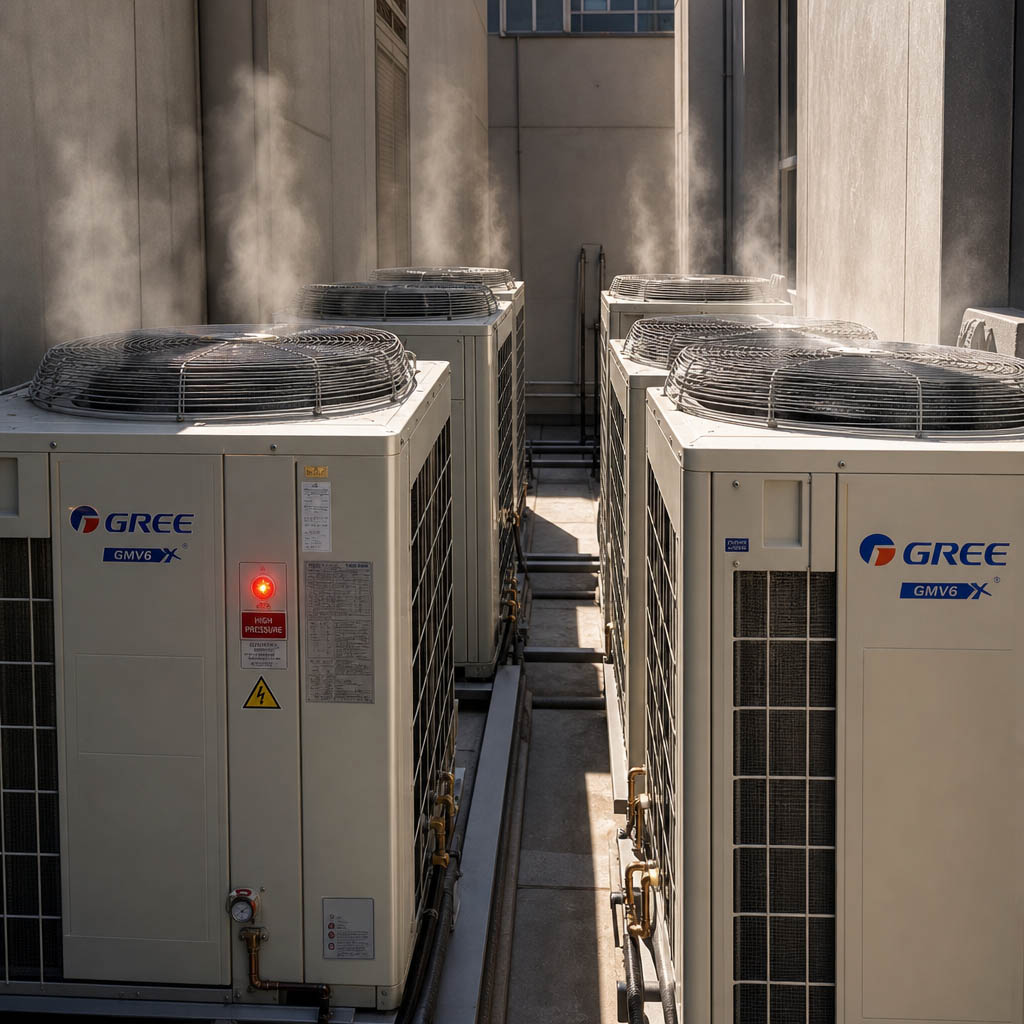

۳. جانمایی اشتباه یونیتهای خارجی و ایجاد تله حرارتی
یونیت خارجی قلب سیستم است و نیاز به «نفس کشیدن» دارد. متأسفانه در بسیاری از پروژهها، به دلیل محدودیت فضا یا مسائل زیباییشناسی، یونیتها را در فضاهای محصور، پاسیوهای باریک یا پشت دیوارهای بلند قرار میدهند.
پیامد خطا: این کار باعث پدیدهای به نام Short Circuit میشود؛ یعنی هوای گرمی که توسط فن یونیت خارج شده، دوباره توسط دستگاه مکیده میشود. نتیجه این چرخه معیوب، بالا رفتن دمای میعانات، فشار بیش از حد به دستگاه و در نهایت خاموش شدن سیستم با ارورهای حفاظتی است.
۴. نادیده گرفتن شرایط اقلیمی (Derating Factor)
ظرفیتی که روی پلاک دستگاه نوشته شده، در شرایط آزمایشگاهی (Standard Rating Conditions) است. اما وقتی همان دستگاه در گرمای شدید تهران یا رطوبت بالای بنادر جنوب نصب میشود، توان واقعیاش کاهش مییابد.
پیامد خطا: طراح باید بر اساس جداول تصحیح ظرفیت (Derating)، ظرفیت واقعی دستگاه را در دمای محیط پروژه محاسبه کند. اگر این کار انجام نشود، دستگاهی که خریداری شده عملاً ضعیفتر از نیاز ساختمان از آب در میآید و کارفرما با وجود هزینه سنگین، از عملکرد سیستم ناراضی خواهد بود.
۵. سایزینگ اشتباه لولههای مسی
در سیستمهای VRF، قطر لولهها بر اساس مجموع ظرفیت یونیتهای پاییندست تعیین میشود. گاهی برای صرفهجویی در هزینهها یا به دلیل اشتباه محاسباتی، از لولههای با سایز کمتر استفاده میشود.
پیامد خطا: لوله مسی با سایز اشتباه، سرعت جریان مبرد را تغییر میدهد. اگر سرعت خیلی کم باشد، روغن برنمیگردد و اگر خیلی زیاد باشد، لرزش و صدای آزاردهندهای در لولهها ایجاد میشود که در محیطهای مسکونی و هتلها یک فاجعه به حساب میآید.
سخن پایانی: پیشگیری بهتر از تعمیر
طراحی سیستم VRF جایی نیست که بتوان در آن ریسک کرد یا به تجربه سنتی اکتفا کرد. هر پروژهای باید پیش از اجرا، با نرمافزارهای مخصوص همان برند شبیهسازی و تایید شود.
ما در تبرید مارکت بر این باوریم که آگاهی کارفرما و دقت مهندس طراح، ضامن طول عمر سیستمهای تهویه مطبوع است. اگر در مرحله طراحی هستید، حتماً یک بار دیگر نقشهها را با چکلیست محدودیتهای سازنده تطبیق دهید.
آیا شما هم در پروژههایتان با مشکلاتی روبرو شدهاید که بعد از بررسی متوجه خطای طراحی شده باشید؟ تجربیات خود را در بخش نظرات با ما و دیگر همراهان تبرید مارکت به اشتراک بگذارید.
