مقدمه: چرا شناخت تاریخچه مبردها برای تکنسین‌ها و فعالان تهویه مطبوع ضروری است؟
در دنیای مهندسی مکانیک و سیستم‌های تهویه مطبوع (HVAC&R)، مبرد نقشی مشابه با خون در رگ‌های چرخه تبرید تراکمی ایفا می‌کند. چرخه ترمودینامیکی سرمایش بر پایه چهار جزء اصلی یعنی کمپرسور، کندانسور، شیر انبساط (یا لوله مویین) و اواپراتور عمل می‌کند، اما بدون وجود یک سیال واسط مناسب که بتواند در دماها و فشارهای معین به جوش بیاید، تبخیر شود، گرما را از بار برودتی دریافت کند و سپس در فشاری بالاتر تقطیر شده و حرارت را دفع نماید، سرمایش ناممکن خواهد بود.
تاریخچه صنعت سرمایش نشان می‌دهد که تکامل مبردها هیچ‌گاه یک فرآیند تصادفی نبوده است؛ بلکه پاسخی مهندسی، اقتصادی و زیست‌محیطی به سه فاکتور کلیدی بوده است:
ایمنی جانی و بهداشتی کاربر و اپراتور (جلوگیری از مسمومیت و انفجار).
راندمان ترمودینامیکی و کاهش مصرف برق (بهینه‌سازی ضریب عملکرد یا COP).
پایداری زیست‌محیطی (محافظت از لایه اوزون استراتوسفری و مهار گرمایش جهانی).
شناخت این سیر تحول به متخصصان کمک می‌کند تا در انتخاب قطعات جانبی از جمله پمپ درین، روغن کمپرسور، ابزار و شیلنگ شارژ گاز و حتی تحلیل خرابی کمپرسورها، تصمیمی علمی و دقیق اتخاذ کنند.
نسل اول (پیش از سال ۱۹۳۰): مبردهای طبیعی اولیه، راندمان بالا و چالش‌های مرگبار ایمنی
در سال‌های آغازین قرن نوزدهم تا اواخر دهه ۱۹۲۰، مهندسان مکانیک به دنبال ترکیباتی بودند که نقطه جوش پایینی داشته باشند تا در فشارهای نزدیک به اتمسفر تبخیر شوند. در این دوران، مبردهای طبیعی شیمیایی تنها گزینه‌های در دسترس بودند:
۱. آمونیاک (NH3 یا R717): آمونیاک ظرفیت نهان تبخیر فوق‌العاده بالایی دارد و راندمان انرژی آن هنوز هم کم‌نظیر است. با این حال، به شدت برای دستگاه تنفسی انسان سمی است، بوی تند و سوزاننده‌ای دارد و در غلظت‌های خاص اشتعال‌پذیر است. علاوه بر این، آمونیاک با فلز مس واکنش داده و باعث خوردگی شدید مس می‌شود؛ بنابراین نمی‌توان از لوله‌های مسی رایج در سیستم‌های آمونیاکی استفاده کرد و باید لوله‌های فولادی و شیرآلات سنگین به کار گرفته شوند.
۲. دی‌اکسید گوگرد (SO2 یا R764): این گاز به صورت گسترده در اولین یخچال‌های خانگی دهه‌های ۱۹۱۰ و ۱۹۲۰ استفاده می‌شد. گاز SO2 در تماس با کوچک‌ترین رطوبت هوا تبدیل به اسید سولفوروس می‌شد که هم سیستم را از درون خورده و منهدم می‌کرد و هم در صورت نشت، منجر به آسیب‌های شدید به ریه و حتی خفگی ساکنان خانه می‌شد.
۳. متیل کلراید (CH3CL یا R40): گازی با خواص سرمایشی خوب اما به شدت سمی و قابل اشتعال که حوادث مرگبار نشت آن در فضاهای بسته مسکونی در اواخر دهه ۱۹۲۰، زنگ خطر جدی را برای این صنعت به صدا درآورد.
نسل دوم (۱۹۳۰ تا ۱۹۸۰): انقلاب فلوروکربن‌ها، کشف فرئون و عصر طلایی R22
در سال ۱۹۲۸، تیمی به سرپرستی توماس میجلی جونیور (Thomas Midgley Jr) در شرکت جنرال موتورز و دوپونت مأمور شد تا گازی تولید کند که نه سمی باشد، نه بسوزد و نه خاصیت انفجاری داشته باشد. حاصل این پژوهش‌ها، سنتز خانواده ترکیبات کربن، کلر و فلوئور تحت نام کلروفلوروکربن‌ها (CFCs) با نام تجاری معروف فرئون (Freon) بود.
ورود گاز R12 به چرخه سرمایش سبک: گاز مبرد R12 پایداری فوق‌العاده‌ای داشت. غیرسمی، غیرقابل اشتعال و با روغن‌های معدنی سنتی (Mineral Oils) کاملاً سازگار بود. برای سال‌ها، R12 یکه‌تاز بازار یخچال‌های خانگی، کولر خودرو و سیستم‌های تبرید تجاری سبک بود.
تسلط بی‌رقیب گاز R22 در کولرهای گازی و داکت اسپلیت‌ها
در حوزه تهویه مطبوع، گاز R22 متعلق به دسته HCFC (هیدروکلروفلوروکربن) معرفی شد. وجود یک پیوند هیدروژن در ساختار مولکولی باعث پایداری نسبی اما قابلیت شکست بهتر آن در اتمسفر می‌شد. ویژگی‌های فنی برجسته R22 عبارت بودند از:
فشار کاری متعادل: فشار کاری به مراتب پایین‌تر نسبت به مبردهای بعدی (فشار ساکشن حدود ۶۰ تا ۷۰ psi در بار نامی کولر گازی).
عملکرد تحسین‌برانگیز در مناطق حاره‌ای و گرمسیر (T3): دمای بحرانی (Critical Temperature) گاز R22 معادل ۹۶.۲ درجه سانتی‌گراد است که باعث می‌شود در شرایط دمایی بالای شهرهای جنوب ایران یا محیط‌های کویری، راندمان کندانسور افت چشمگیری پیدا نکند.
روغن‌های ارزان‌قیمت: سازگاری بالا با روغن‌های معدنی آلکیل بنزن و نفتنیک، که رطوبت‌دوست (Hygroscopic) نیستند و فرایند وکیوم و نگهداری آسان‌تری دارند.
زنگ خطری به نام پیمان مونترال (Montreal Protocol - 1987)
در اواسط دهه ۱۹۷۰، دانشمندان (رولند و مولینا) کشف کردند که اتم‌های کلر موجود در مبردهای CFC و HCFC پس از فرار به اتمسفر، به لایه استراتوسفر صعود می‌کنند. در آنجا تحت تابش پرتو فرابنفش، اتم کلر رادیکال آزاد شده و هر یک اتم کلر می‌تواند تا صد هزار مولکول اوزون (O3) را منهدم سازد.
این رویداد به تعریف شاخص ODP (پتانسیل تخریب لایه اوزون) منجر شد. شاخص ODP گاز R11 و R12 برابر با ۱ تعیین گردید و گاز R22 دارای ODP برابر با 0.0۵۵ بود. تصویب پیمان تاریخی مونترال در سال ۱۹۸۷ حکم خروج گام‌به‌گام و توقف تولید R22 و CFCها را در سراسر جهان صادر کرد.
نسل سوم (۱۹۹۰ تا ۲۰۱۰): دوران هیدروفلوروکربن‌ها (HFCs) و انقلاب گاز R410A
برای ممانعت از نابودی لایه اوزون، نسل سوم با حذف اتم کلر و معرفی ترکیبات فقط شامل هیدروژن، فلوئور و کربن به نام HFCs به وجود آمد. شاخص ODP در تمام مبردهای این نسل صفر مطلق بود.
جایگزینی R134a به جای R12: در حوزه برودت سبک و کولر خودرو، گاز R134a جایگزین R12 شد. اگرچه R134a عملکرد ایمنی خوبی داشت، اما دیگر با روغن‌های معدنی امتزاج‌پذیر نبود و صنعت ناچار به استفاده از روغن‌های سنتتیک پلی‌ال‌استر (POE) شد.
انقلاب R410A در کولرهای گازی اینورتر و اسپلیت: برای جایگزینی R22 در سیستم‌های تهویه مطبوع، گاز R410A معرفی شد. R410A یک مخلوط آزئوتروپیک نزدیک (Near-Azeotropic Blend) شامل ترکیب ۵0٪ وزنی R32 و ۵0٪ وزنی R125 است.
ویژگی‌های فنی R410A در مقایسه با R22:
فشار عملکردی بسیار بالاتر: فشار گاز R410A حدود ۵0 الی ۶0 درصد بالاتر از R22 است (فشار ساکشن در محدوده ۱۱۰ الی ۱۳۰ psi و فشار دیسشارژ تا 380 الی 420 psi).
تغییر الزامات سخت‌افزاری: به دلیل فشار کاری بسیار بالا، کولرهای گازی نیازمند لوله‌های مسی با ضخامت جداره بیشتر، اتصالات محکم‌تر، کمپرسورهای تقویت‌شده و ابزارهای اندازه‌گیری با درجه‌بندی مقاوم‌تر (مانند شیلنگ‌های شارژ گاز با تحمل فشار شکست بالای ۳۰۰۰ psi) شدند.
لغزش دمایی ناچیز (Temperature Glide): گلاید دمایی R410A کمتر از ۰.۲ کلوین است، یعنی سیستم رفتاری شبیه به یک مبرد تک‌جزئی دارد و نشت اندک آن ترکیب درصد گاز را به‌هم نمی‌زند؛ هرچند همواره شارژ آن باید به حالت مایع انجام شود.
حساسیت شدید به رطوبت و روغن POE: مبرد R410A باید با روغن سنتتیک POE کار کند. این روغن‌ها رطوبت هوای آزاد را به سرعت جذب می‌کنند، بنابراین فرآیند وکیوم کامل تا زیر ۵00 میکرون توسط پمپ‌های وکیوم دقیق به یک الزام حیاتی در نصب تبدیل شد.
تولد مفهوم GWP و معضل جدید: گرمایش جهانی
اگرچه HFCها توانستند سوراخ لایه اوزون را نجات دهند، اما با شاخص دیگری به نام GWP (Global Warming Potential) سنجیده شدند که نشان می‌دهد یک کیلوگرم از گاز چقدر بیشتر از دی‌اکسید کربن در طول ۱۰۰ سال گرما در جو به دام می‌اندازد. شاخص GWP گاز R410A برابر با ۲۰۸۸ بود؛ یعنی ۲۰۸۸ برابر مخرب‌تر از CO2 برای گرمایش زمین. این امر ضرورت عبور از R410A را کلید زد.
نسل چهارم (۲۰۱۰ تاکنون): عصر مبردهای سبز، پادشاهی گاز R32 و ترکیبات HFO
در سال 201۶، با امضای اصلاحیه کیگالی (Kigali Amendment)، کشورهای جهان متعهد شدند مصرف گازهای HFC با GWP بالا را طی دهه‌های پیشرو تا 80 الی 8۵ درصد کاهش دهند. این آغاز دوران نسل چهارم بود:
۱. گاز R32: لیدر مدرن کولرهای گازی کم‌مصرف
کمپانی‌های پیشرو مانند دایکین، ال‌جی و سامسونگ سیستم‌های خود را بر پایه گاز خالص R32 بازطراحی کردند.
کاهش ۶7 درصدی GWP: شاخص GWP گاز R32 معادل ۶7۵ است (یک‌سوم مبرد R410A).
شارژ مبرد کمتر: به دلیل ظرفیت حجمی بالاتر و انتقال حرارت مؤثرتر، شارژ مبرد مورد نیاز در دستگاه حدود ۲۰ تا ۳۰ درصد کمتر از R410A است.
قابلیت بازیافت آسان: R32 یک گاز تک‌جزئی خالص است؛ بر خلاف R410A که ترکیبی دوجزئی است، شارژ مجدد، بازیافت و تصفیه R32 بسیار ساده‌تر است و دچار پدیده افت تفکیک فاز نمی‌شود.
رده ایمنی A2L: مبرد R32 در دسته گازهای ملایم اشتعال‌پذیر (Mildly Flammable) قرار دارد. انفجار آن نیاز به شرایط خاص و غلظت بحرانی دارد، اما تکنسین‌ها موظف به رعایت نکات عدم حضور شعله مستقیم هنگام جوشکاری و تست با ازت هستند.
۲. مبردهای هیدروفلورواولفین (HFOs)
مبردهایی با پیوند دوگانه کربن-کربن مانند R1234yf و R1234ze که طول عمر اتمسفری آن‌ها فقط چند روز است و شاخص GWP آن‌ها به زیر ۱ سقوط کرده است. امروزه در خودروهای مدرن از R1234yf استفاده می‌شود و ترکیباتی از آن به عنوان جایگزین در چیلرهای بزرگ مطرح هستند.
۳. رنسانس مبردهای طبیعی (پروپان R290 و ایزوبوتان R600a)
هیدروکربن‌ها (HC) با شاخص تخریب اوزون صفر و GWP زیر ۳ به خطوط تولید بازگشته‌اند. هم‌اکنون گاز R600a استاندارد قطعی یخچال‌های خانگی در دنیا و ایران است و گاز R290 به عنوان یک گزینه پرراندمان در کولرهای پرتابل، پمپ‌های حرارتی و اسپلیت‌های ساخت اتحادیه اروپا در حال گسترش است.

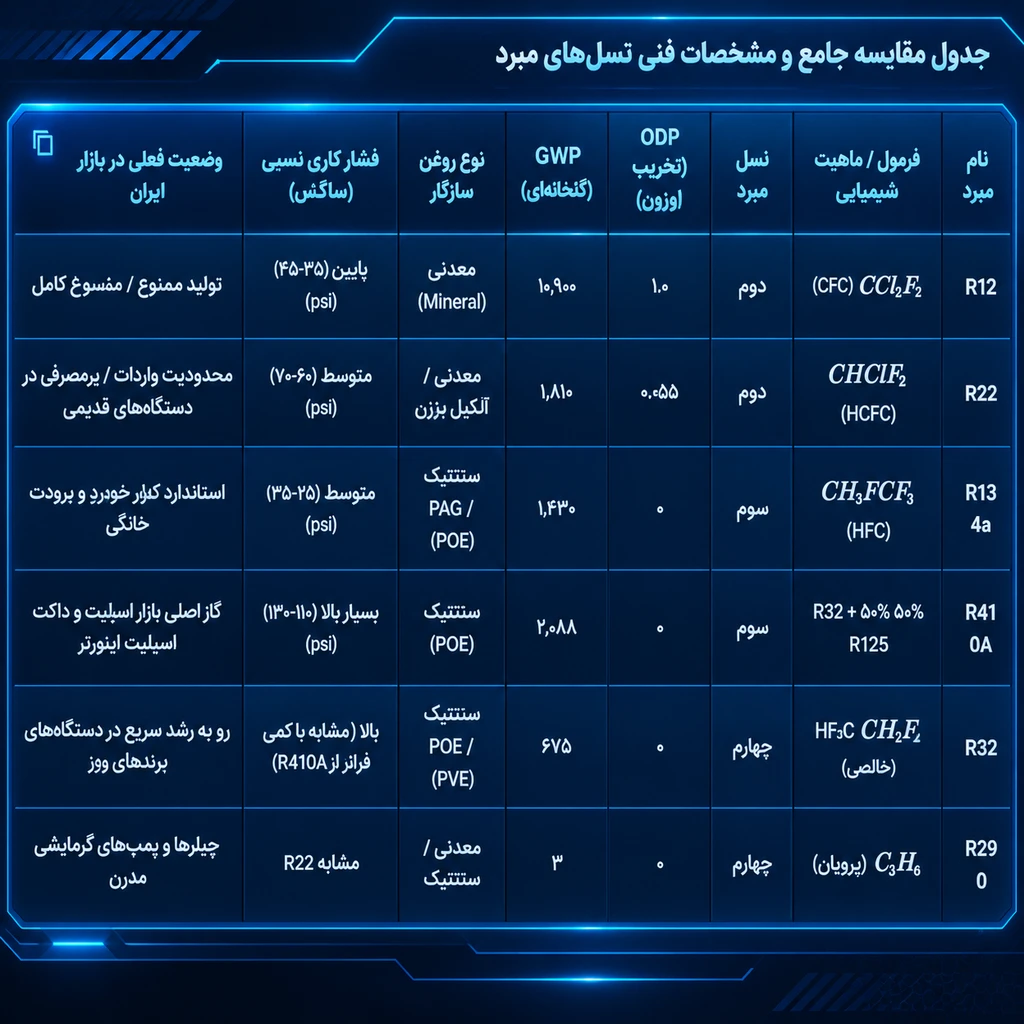

جدول مقایسه جامع و مشخصات فنی نسل‌های مبرد
نکات کلیدی برای تکنسین‌ها و تعمیرکاران سیستم‌های برودتی
تغییر نسل مبردها تنها به معنای تعویض برچسب دستگاه نیست؛ عدم درک تفاوت‌های فنی می‌تواند به خسارات جدی بیانجامد:
هرگز گازها را با یکدیگر جایگزین یا مخلوط نکنید: شارژ R410A در سیستمی که برای R22 طراحی شده است به دلیل تفاوت شدید فشار کاری می‌تواند منجر به انفجار اواپراتور یا سوختن سیم‌پیچ کمپرسور شود. همچنین تزریق روغن معدنی به سیستم کار با R410A مانع بازگشت روغن و گیرپاژ کمپرسور می‌گردد.
ابزار مخصوص فشار بالا: مانومترهای شارژ R22 برای خواندن و تحمل فشارهای R410A و R32 ایمن و کالیبره نیستند. همواره باید از شیلنگ‌های شارژ با روکش مقاوم و اتصالات با رزوه ۱/۲ یا ۵/۱۶ اینچ مخصوص استفاده شود.
وکیوم سیستم‌های نسل جدید: در گازهای مدرن که با روغن‌های رطوبت‌دوست پلی‌ال‌استر (POE) کار می‌کنند، تخلیه گازهای غیرقابل تقطیر و بخار آب تنها با یک وکیوم اصولی و دو مرحله‌ای انجام می‌شود؛ پمپ وکیوم ضعیف مساوی است با تشکیل اسید و خرابی عایق کمپرسور.
