یکی از پرتکرارترین سؤالات و چالش‌های سازندگان، مدیران ساختمان و خریداران واحدهای مسکونی و اداری مجهز به سیستم تهویه مطبوع VRF این است: «چگونه در یک سیستم سرمایش و گرمایش مرکزی که کمپرسور مشترک دارد، هزینه قبض برق را به شکل کاملاً تفکیک‌شده و عادلانه برای هر واحد محاسبه کنیم؟»
در سیستم‌های سنتی مانند چیلر مرکزی، معمولاً هزینه‌ها بر اساس مساحت (مترمربع) تقسیم می‌شد که نارضایتی‌های فراوانی را به همراه داشت؛ زیرا واحدی که 24 ساعته فعال بود با واحدی که چند روز در هفته خالی می‌ماند، سهم مساوی یا صرفاً متناسب با متراژ پرداخت می‌کرد. اما در سیستم‌های پیشرفته VRF (جریان متغیر مبرد)، با به‌کارگیری تجهیزات سخت‌افزاری و نرم‌افزاری موسوم به PDI (Power Distribution Indicator) یا کنتورهای سنجش انرژی الکتریکی، محاسبه ریالی و کیلووات‌ساعتی مصرف هر واحد تا چند رقم اعشار امکان‌پذیر است.
در این مقاله تخصصی از تبرید مارکت، با زیرساخت‌ها، نحوه عملکرد، سخت‌افزارهای مورد نیاز و فرمول‌های دقیق تفکیک هزینه برق در سیستم‌های VRF آشنا می‌شویم.
سیستم تفکیک مصرف برق VRF (PDI) چیست و چگونه کار می‌کند؟
سیستم PDI یا نشانگر توزیع توان الکتریکی (Power Distribution Indicator)، سامانه‌ای ترکیبی از نرم‌افزار و سخت‌افزار است که مصرف برق کل یونیت خارجی (کمپرسورها، فن‌ها و بردهای اینورتر) را بر اساس میزان تقاضای سرمایشی/گرمایشی واقعی هر یونیت داخلی خرد کرده و سهم هر واحد را استخراج می‌کند.
در این فرایند، کنترلر مرکزی هر چند میلی‌ثانیه پارامترهای زیر را از هر زون یا پنل داخلی دریافت و ثبت می‌کند:
میزان گشودگی شیر انبساط الکترونیکی (Electronic Expansion Valve - EEV): هرچه فضای اتاق نیاز به برودت بیشتری داشته باشد، EEV بیشتر باز می‌شود و حجم مبرد مایع ورودی افزایش می‌یابد.
اختلاف دمای هوای ورودی و خروجی (Delta T): میزان بار حرارتی واقعی جذب‌شده یا دفع‌شده توسط مبدل.
دور موتور فن یونیت داخلی و ساعت کارکرد واقعی: زمان روشن بودن و حجم هوادهی پنل.
تزریق برق از کنتور پالس‌دار دیجیتال (Power Meter): توان لحظه‌ای مصرف‌شده توسط کندانسور خارجی را اندازه می‌گیرد. سپس مغز هوشمند سیستم (PDI)، داده‌های حاصل از توان مصرفی کل را متناسب با سهم جرمی مبرد مصرف‌شده توسط هر پنل، سهم‌بندی می‌کند.
تجهیزات مورد نیاز برای پیاده‌سازی سیستم تفکیک هزینه برق
برای آنکه ساختمانی قادر به تفکیک قبض برق VRF باشد، باید در زمان نصب یا ارتقای سیستم، تجهیزات زیر در مدار قرار گیرند:
۱. کنتور دیجیتال پالس‌دار (Digital Watt-Hour Meter with Pulse Output)
کنتوری استاندارد که در تابلوی تغذیه یونیت خارجی قرار می‌گیرد و هر بار که مقدار معینی کیلووات‌ساعت (مثلاً هر ۱ کیلووات‌ساعت، ۱۰۰۰ پالس) مصرف می‌شود، یک پالس الکتریکی دیجیتال به ماژول کنترلر ارسال می‌کند.

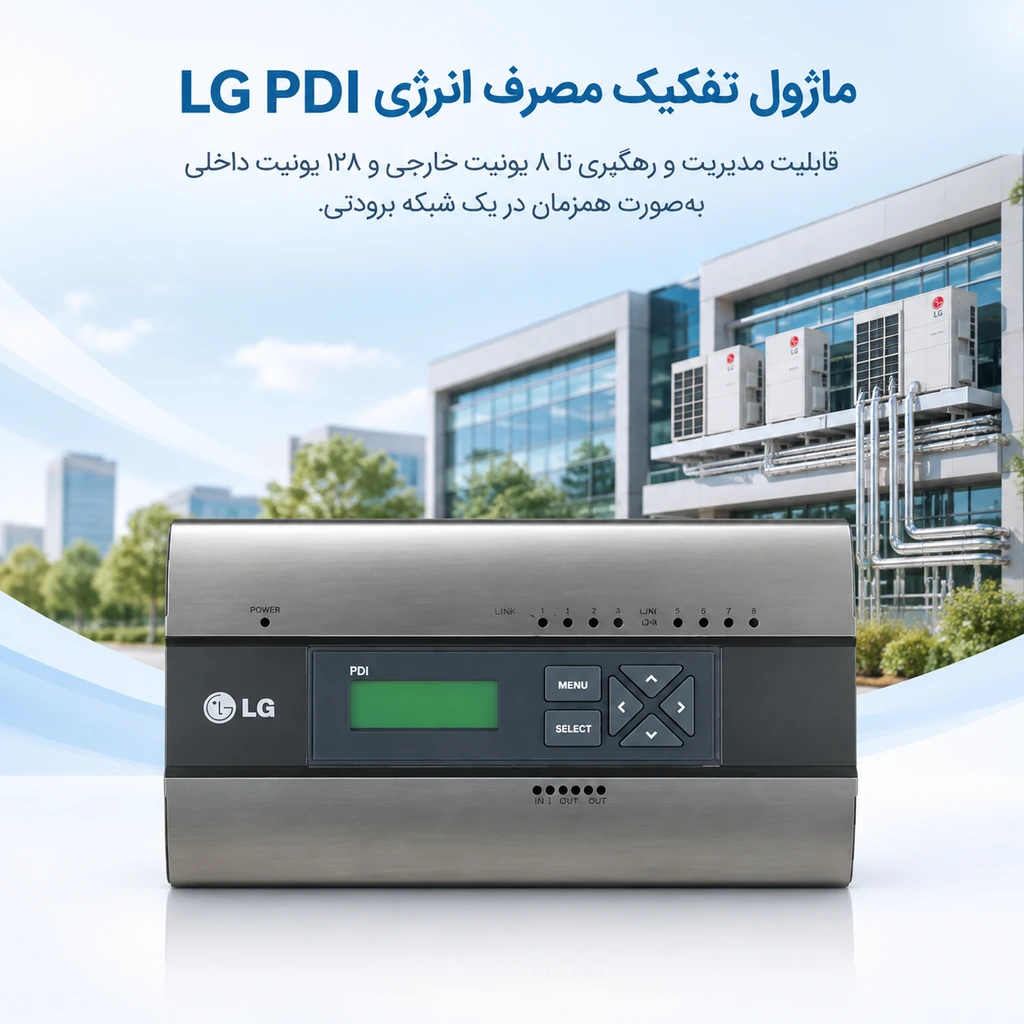

۲. ماژول یا گیت‌وی تفکیک توان (PDI Module / Interface)
قطعه سخت‌افزاری که پالس‌های کنتور و کابل‌های دیتای یونیت‌های داخلی و خارجی (RS-485 یا پروتکل اختصاصی سازنده مثل دایکین، ال‌جی، مدیا، گری و…) را دریافت کرده و به یکدیگر پیوند می‌دهد.
۳. کنترلر مرکزی لمسی یا سرور مرکزی نرم‌افزاری (Central Controller / ACP)
پنل یا نرم‌افزاری که روی کامپیوتر مانیتورینگ ساختمان یا مدیریت نصب می‌شود و امکان گزارش‌گیری دوره‌ای (روزانه، هفتگی، ماهانه)، چاپ فاکتور برای هر واحد به تفکیک ریال، کیلووات‌ساعت و درصد سهم از کل را در قالب فایل Excel یا PDF فراهم می‌سازد.
جدول مقایسه روش‌های تقسیم هزینه در سیستم‌های تهویه مطبوع
| شیوه محاسبه | سیستم‌های چیلر و موتورخانه سنتی | سیستم VRF بدون PDI | سیستم VRF مجهز به PDI و کنتور هوشمند |
|---|---|---|---|
| مبنای محاسبه سهم | مساحت زیربنا (مترمربع) | تخمین حدودی یا مساحت | میزان دقیق برودت مصرفی (کیلووات‌ساعت واقعی) |
| عدالت در پرداخت | بسیار ضعیف | ضعیف | بسیار بالا و صددرصد مستند |
| محاسبه ایام خالی بودن واحد | هزینه کامل دریافت می‌شود | هزینه کامل دریافت می‌شود | مصرف صفر ثبت می‌شود |
| امکان صدور قبض مجزا | خیر (شارژ کلی) | خیر | بله (گزارش اکسل تفکیکی با تاریخ و ساعت) |
| ارزش افزوده برای ملک | خنثی | معمولی | مزیت رقابتی بسیار قوی هنگام فروش و اجاره |
فرمول و منطق محاسبه سهم هر واحد چگونه است؟

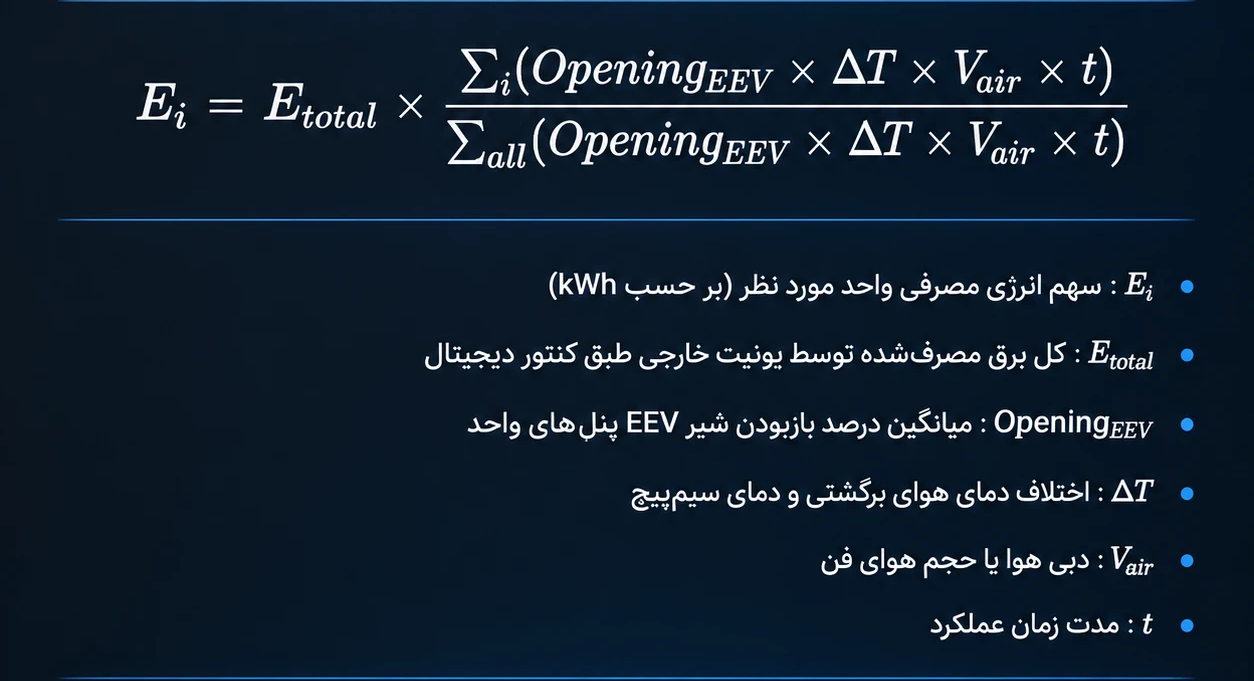

منطق محاسباتی پشت نرم‌افزارهای سازندگان مختلف (مانند Daikin i-Net، LG ACP/PDI، Midea CCM، Gree CE) بر اساس تسهیم مصرف تجمعی توان است:
در انتهای ماه، مدیر ساختمان مجموع کیلووات‌ساعت ثبت‌شده برای هر واحد را در تعرفه پلکانی یا رسمی شرکت توزیع برق ضرب کرده و مبلغ ریالی هر واحد به صورت کاملاً شفاف و مستند استخراج می‌شود.
نکات حیاتی که نصابان و کارفرمایان باید در کابل‌کشی رعایت کنند
برای اینکه سیستم تفکیک هزینه برق بدون خطا و قطعی دیتا عمل کند، رعایت استانداردهای اجرای زیر الزامی است:
استفاده از کابل‌های شیلددار استاندارد (Shielded Twisted Pair): خطوط ارتباطی دیتای کنترل مرکزی نباید در کنار کابل‌های فشار قوی برق کشیده شوند تا نویز الکترومغناطیسی مانع از انتقال صحیح پالس‌ها نشود.
شیرهای انبساط الکترونیکی اورجینال: در صورت استفاده از قطعات نامرغوب یا EEVهایی که کالیبره نیستند، خطای محاسباتی در تخمین دبی مبرد بالا می‌رود.
تأمین بدون وقفه برق یونیت‌های داخلی: حتی در زمان خاموش بودن پنل‌ها در فصول سرد، برق یونیت‌های داخلی نباید از فیوز اصلی قطع شود؛ چراکه قطع برق باعث ایجاد خطای عدم ارتباط (Communication Error) در سرور کنترلر مرکزی می‌شود.
نتیجه‌گیری؛ آیا راه‌اندازی PDI برای پروژه‌های ساختمانی ضرورت دارد؟
پاسخ بدون تردید بله است. اگر شما در حال ساخت، خرید یا مدیریت یک مجتمع مسکونی، تجاری یا اداری با سیستم VRF هستید، اضافه نکردن ماژول تفکیک برق به معنای چشم‌پوشی از یکی از بزرگ‌ترین قابلیت‌های این فناوری مدرن است. این سیستم نه تنها به نزاع‌ها و نارضایتی‌های رایج بر سر هزینه‌های شارژ ماهانه پایان می‌دهد، بلکه باعث افزایش فرهنگ صرفه‌جویی در ساکنان و بالا رفتن ارزش افزوده ملک خواهد شد.
